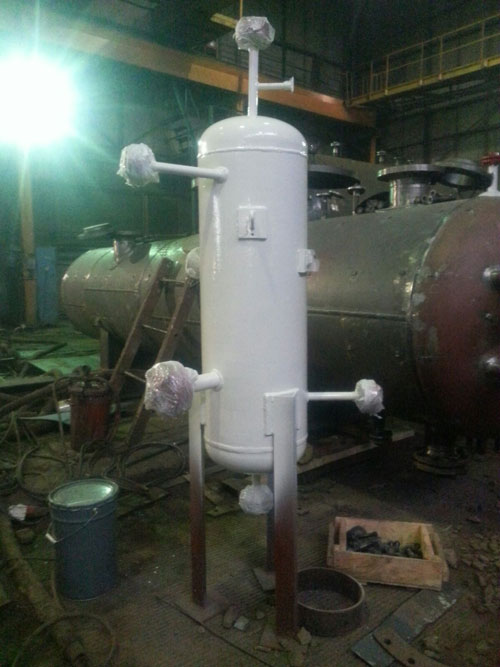

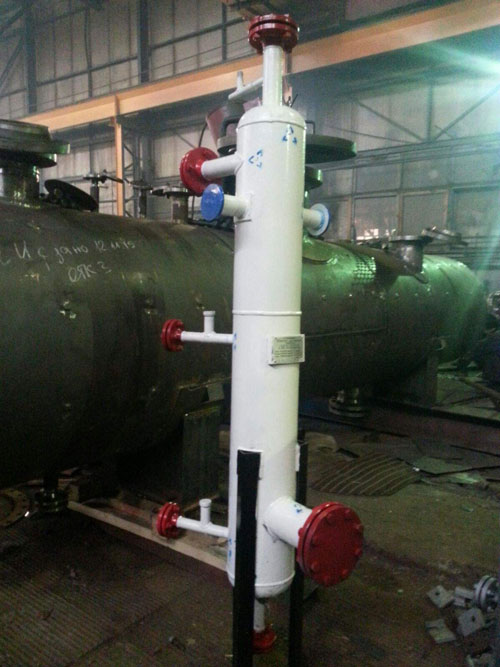

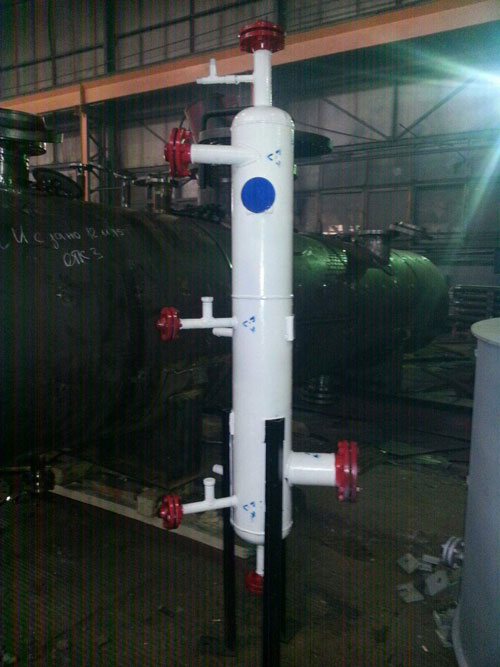

Сепаратор центробежный вертикальный СЦВ
Сепараторы СЦВ (сепараторы центробежные вихревые) предназначены для глубокой очистки добываемого, транспортируемого или перерабатываемого товарного, природного или попутного нефтяного газов от газового конденсата, нефти и капельной мелкодисперсной, аэрозольной влаги и механических примесей, осуществляет тонкую очистку газа.
Газовые Сепараторы изготавливаются в строгом соответствии с руководством по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов» серия 03, выпуск 67 и ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия».

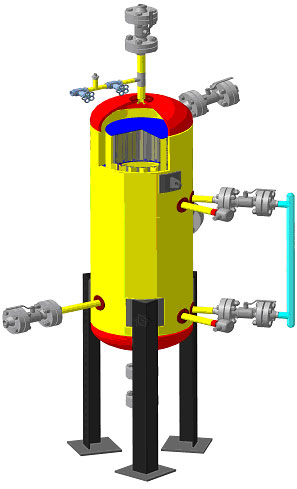

Отличительной особенностью сепаратора является то, что для увеличения скорости и эффективности сепарации, поступающий поток вводится в верхнюю часть сепаратора тангенциально (смещено по горизонтали относительно осевой линии корпуса), при этом энергия поступательного движения газожидкостного потока преобразуется во вращательное движение. В верхней части аппарата находится сепарационный пакет с изогнутыми сепарационными лопатками, обеспечивающий создание центробежной силы для удаления примесей. Вся отделенная жидкость под действием сил стекает в нижнюю часть сепаратора к дренажному патрубку.
Сепаратор может эксплуатироваться в районах с умеренным и холодным климатом. В зависимости от климатического применения предусмотрено 2 материальных исполнения:
- 1-сталь 16ГС, в районах со средней температурой самой холодной пятидневки не ниже минус 40°С с установкой на открытой площадке;
- 2-сталь 09Г2С, в районах со средней температурой самой холодной пятидневки от минус 41°С до минус 60°С на открытой площадке. Температура рабочей среды от 10°С до 60°С.
Основные достоинства сепаратора
- высокая эффективность сепарации на всем диапазоне нагрузок по жидкой и газовой фазам;
- рабочая среда – попутный газ, природный газ, газожидкостная смесь;
- возможность регулирования и поддержания эффективности сепарации при изменении производительности и давления в процессе эксплуатации;
- простая и надежная конструкция, благодаря отсутствию сменных фильтрующих элементов, трущихся и вращающихся частей;
- эффективность сепарации – 99,9% во всем диапазоне производительности, за счет наличия последовательно работающих, по ходу вращения газового потока, нескольких ступеней сепарации.
- малые размеры, вес;
- устойчивая работа в пробковом режиме;
- высокий срок службы.
Таблица зависимости размеров сепаратора от давления и производительности (ориентировочная)
|
Р, |
Производительность Qmax (м³/мин) |
|||||||||||||
|
0,03 (0,3) |
6 |
12 |
20 |
38 |
64 |
80 |
140 |
300 |
440 |
590 |
780 |
|||
|
0,25 (2,5) |
18 |
30 |
55 |
100 |
170 |
220 |
400 |
820 |
1180 |
1600 |
2100 |
|||
|
0,6 (6) |
37 |
65 |
100 |
200 |
280 |
345 |
800 |
1645 |
2370 |
3230 |
4220 |
|||
|
0,8 (8) |
45 |
85 |
140 |
270 |
440 |
570 |
1030 |
2100 |
3050 |
4140 |
5400 |
|||
|
1,0 (10) |
58 |
100 |
160 |
315 |
545 |
654 |
1265 |
2590 |
3730 |
5075 |
6630 |
|||
|
1,6 (16) |
90 |
150 |
270 |
515 |
840 |
1070 |
1950 |
3990 |
5760 |
7820 |
10200 |
|||
|
2,5 (25) |
135 |
240 |
410 |
790 |
1290 |
1650 |
2990 |
6100 |
|
|
|
|||
|
4,0 (40) |
215 |
380 |
650 |
1250 |
2040 |
2600 |
4700 |
9600 |
|
|
|
|||
|
6,4 (64) |
340 |
610 |
1030 |
1980 |
3230 |
4100 |
|
|
|
|
|
|||
|
8,8 (88) |
470 |
835 |
1300 |
2560 |
4240 |
|
|
|
|
|
|
|||
|
10,0 (100) |
535 |
940 |
1600 |
3080 |
|
|
|
|
|
|
|
|||
|
16,0 (160) |
850 |
1500 |
2550 |
|
|
|
|
|
|
|
|
|||
|
30,0 (300) |
1590 |
2800 |
4780 |
|
|
|
|
|
|
|
|
|||
|
Размеры сепаратора без накопительной емкости (размеры последней зависят от объема жидкой фазы) |
||||||||||||||
|
Dнаруж (мм) |
159 |
219 |
273 |
377 |
480 |
530 |
720 |
1020 |
1220 |
1420 |
1620 |
|||
Сепаратор может быть рассчитан и изготовлен практически на любое давление и производительность.
Дополнительно, по согласованию с заказчиком или по тех заданию сепаратор может комплектоваться манометром, ответными фланцами, визуальным уровнемером,, предохранительным клапаном, датчиком температуры, автоматикой слива предусматривающей датчики верхнего и нижнего уровней жидкости, электромагнитный сливной клапан. Технические характеристики, конструкция и комплектация рассчитываются индивидуально по данным заказчика, указанным в опросном листе.
