Подогреватель нефти ПНПТ-0,3 (Ж)

Назначение

 Подогреватели нефти с промежуточным теплоносителем ПНПТ-0,3 (Ж) предназначены для нагрева нефти и нефтяной эмульсии при транспортировке и промысловой подготовке. Климатическое исполнение – «У» и «ХЛ».

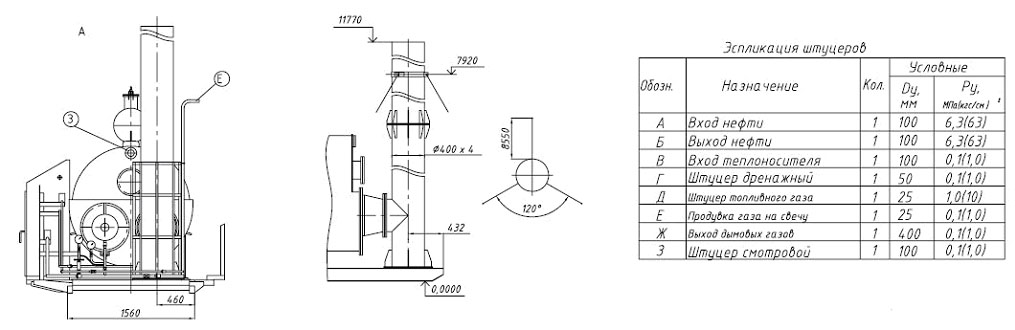

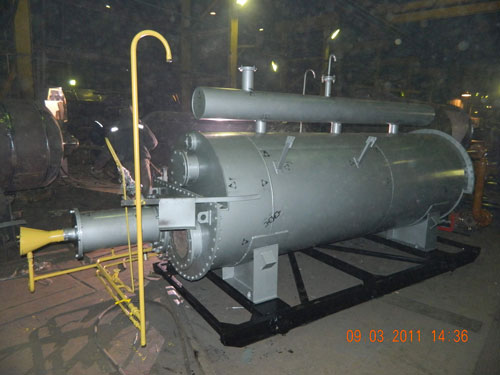

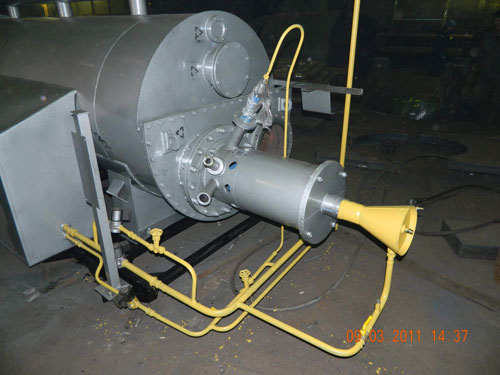

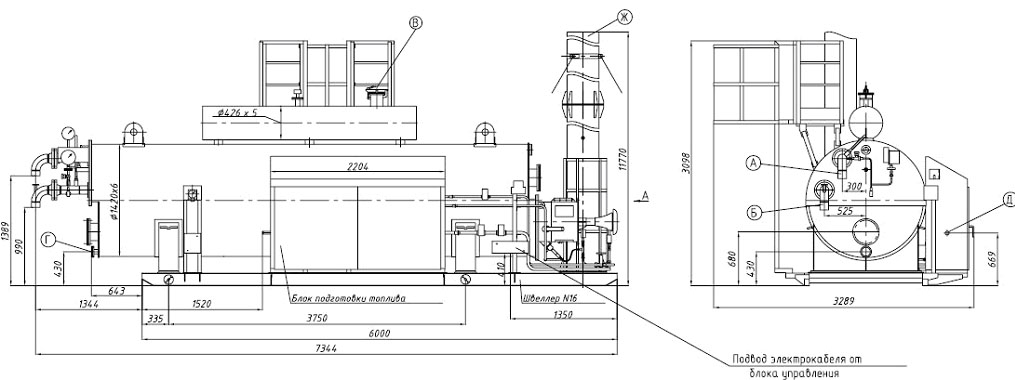

Рисунок 1, рисунок 2.

Устройство, принцип работы

Подогреватели нефти ПНПТ-0,3 (Ж) состоят из следующих основных частей:

  • блок нагрева;

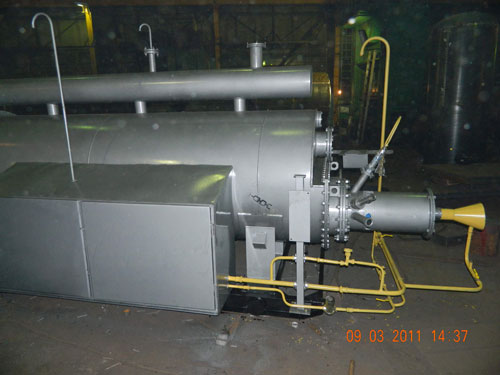

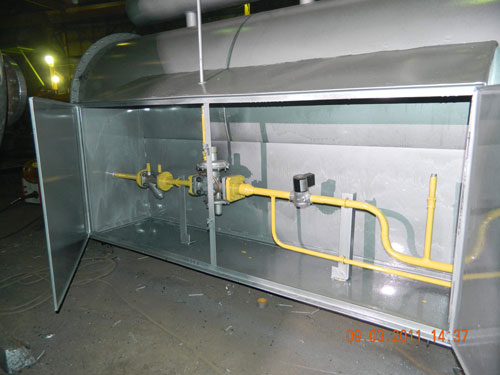

  • блок подготовки топлива;
  • система автоматики и безопасности.

В рабочем положении к подогревателю крепится площадка обслуживания.

Технологический процесс нагрева нефти:

  • Нефть из промысловой сети через задвижку поступает в продуктовый змеевик подогревателя, нагревается от промежуточного теплоносителя (вода, антифриз “40” или “65”) после чего выводится из подогревателя;
  • Топливо сжигается в топке подогревателя, отдавая тепло промежуточному теплоносителю;
  • Охлажденные продукты сгорания при помощи дымовой трубы выводятся из топки подогревателя в атмосферу.

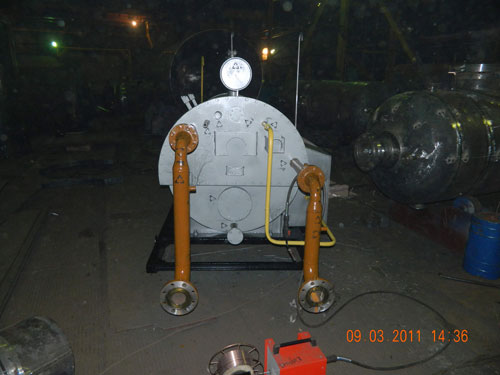

Блок нагрева предназначен для передачи тепла от продуктов сгорания нагреваемому продукту.

Ресурс

Полный назначенный срок службы подогревателя нефти – 10 лет.

Особенности подогревателей нефти

Змеевик и топка снабжены строповыми устройствами, по роликам установленным в ёмкости блока нагрева, топочная камера и змеевик свободно выкатываются, что делает подогреватели ПНПТ максимально доступными для осмотра и технического обслуживания.

Автоматизация

Имеется возможность поставки подогревателя с различными системами автоматизации.
Подогреватель нефти ПНПТ-0,3 (Ж) серийно комплектуется системой автоматики БУК-5ПУР, по отдельному заказу СА-ПНГ.М-И, на базе контроллера Direct Logic DL-05.
Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и  RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.

По отдельному заказу может, изготовлена печь для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».

При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого  топлива (см. блок подготовки жидкого топлива БПЖТ).

Технические характеристики

Параметр

Значение

Номинальная производительность, кВт (Гкал/ч)

350 (0,3)

Диапазон производительности (Δt, 65...20 °С)

176…573

Питание приборов системы контроля, сигнализации, защиты и арматуры с электроприводом от сети переменного тока:

- напряжением, В

- частотой, Гц

- номинальная потребляемая электрическая мощность, Вт





220

50

500

Расчетный коэффициент полезного действия, %

85

Время срабатывания защитных устройств, с, не более

1

Давление в продуктовом змеевике, МПа (кгс/см2):

- рабочее, не более

- расчетное

- пробное гидравлическое



6,3 (63)

6,3 (63)

8,2 (82)

Перепад давления в змеевике, МПа (кгс/см2), не более

0,2 (20)

Температура, К (°С):

- на входе продукта в подогреватель, не менее

- нагрева продукта

- расчетная стенки змеевика

- нагрева промежуточного теплоносителя, не более

- средняя самой холодной пятидневки, не ниже

- абсолютная минимальная окружающего воздуха, не ниже



278 (5)

343 (70)

373 (100)

368 (95)

233 (-40)

223 (-50)

Промежуточный теплоноситель

Пресная вода

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:

- сероводород HS2

- двуокись углерода CO2



0,01

1,0

Топливо

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Характеристики топливного газа:

- теплота сгорания, МДж/м (кКал/нм), в пределах

- содержание сероводорода, массовая доля %, не более

- давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах

- номинальное значение перед горелкой, МПа (кгс/см2)

- расход м/ч, не более



35...60 (8356...14340)

0,002

0,1...0,6 (1,0...6,0)

0,03 (0,3)

40

Характеристики топливной нефти:

- теплота сгорания, МДж/м2, в пределах

- плотность, кг/м3, не более

- вязкость, м2/с (сСт)

- сероводород H2S, % моль, не более 2

- двуокись углерода CO2, % моль, не более 2

- температура эксплуатационная, К (°С), не более

- давление на входе в подогреватель, МПа (кгс/см2), в пределах

- давление перед горелкой, МПа (кгс/см2), не более

- расход топливной нефти, кг/ч, в пределах



40-42

887

20 10 (20)

0,01

1,0

323 (50)

4,0…6,2 (40…62)



3,5 (35)

10…50

Коэффициент полезного действия, %, не менее

80

Габаритные размеры (длина х ширина х высота), м, не более

5600x2765x8240

Масса подогревателя без промежуточного теплоносителя, кг, не более

5000

Показатели надежности:

- средний ресурс до капитального ремонта, лет

- средний срок службы, лет



3,5

10,0
