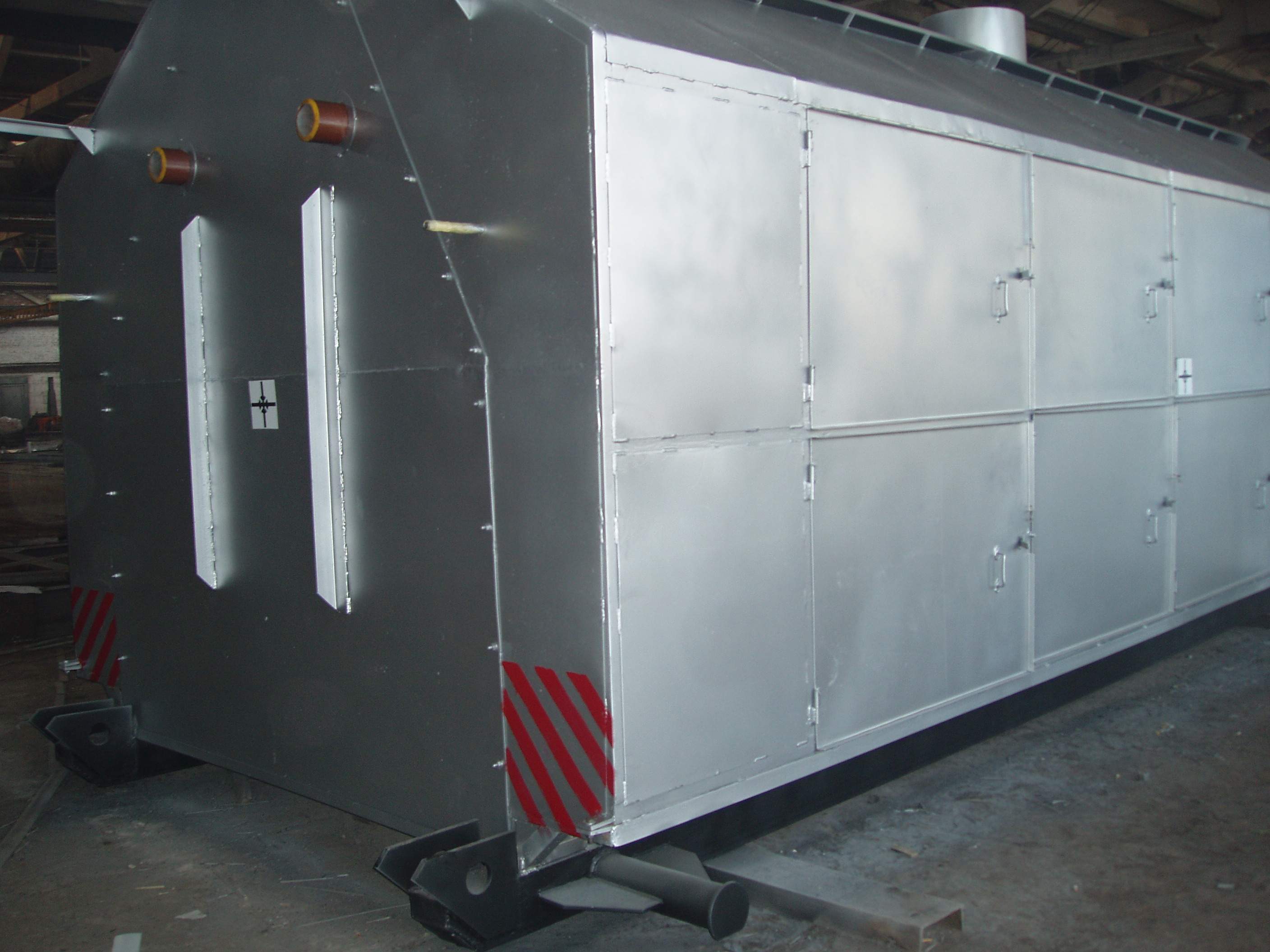

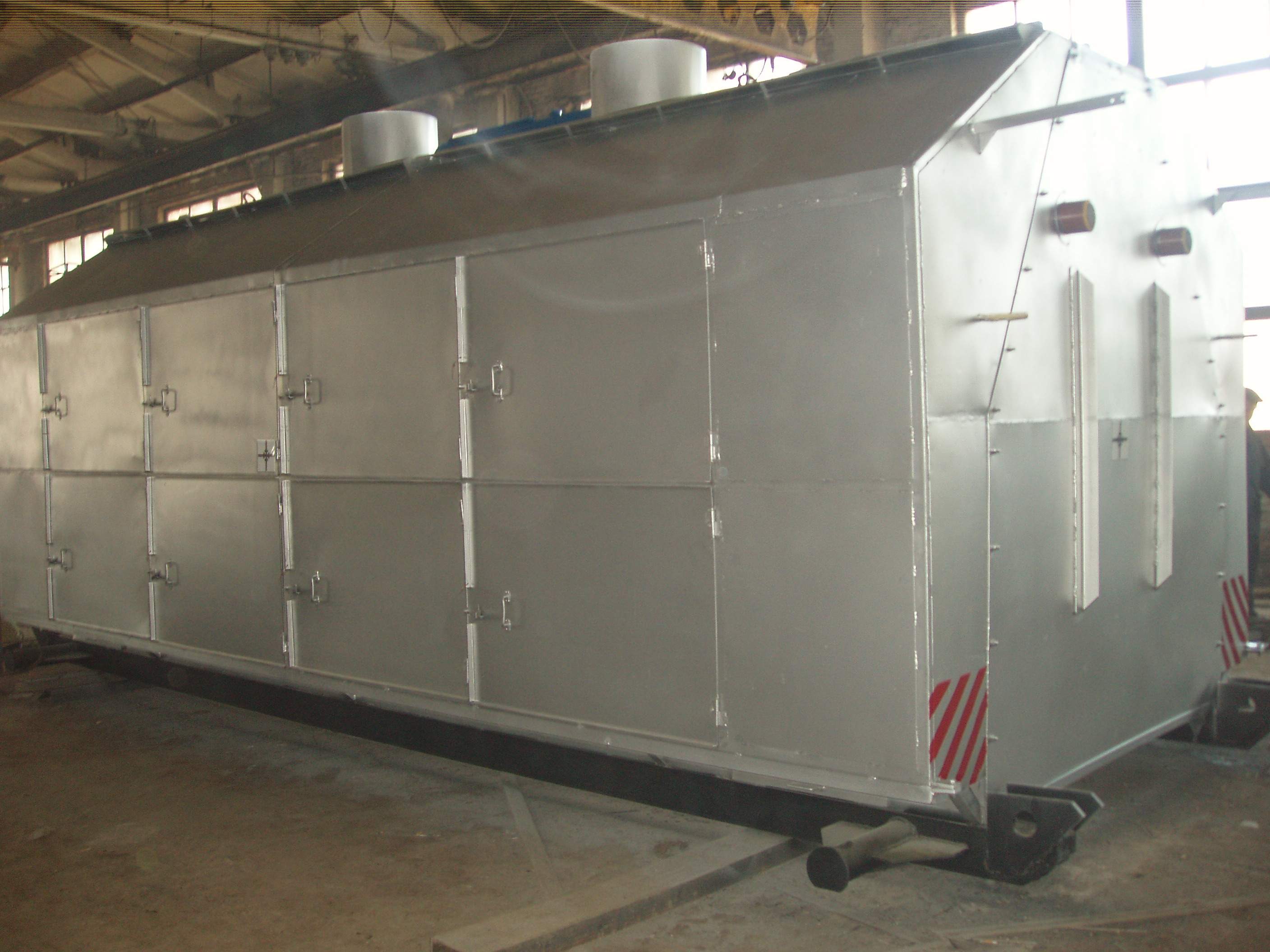

Подогреватель ПТ-16/150 МГ (Ж)
Предназначен для нагрева нефти, нефтяного газа или их смесей в системах нефтегазосбора от скважины до магистральных трубопроводов, а также для нагрева воды в различных отраслях народного хозяйства. Климатическое исполнение – «У» и «ХЛ».
Ресурс
Полный назначенный срок службы подогревателя нефти – 10 лет.
Автоматизация
Имеется возможность поставки подогревателя с различными системами автоматизации.
Подогреватель нефти серийно комплектуется системой автоматизации СА-ППН, на базе контроллера Direct Logic DL-205.
Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.
По отдельному заказу может, изготовлена печь для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж». При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики
|
Параметр |
Значение |
|
Тепловая номинальная мощность, МВт (Гкал/час) |
2 (1,7) |
|
Производительность номинальная по нефти с обводненностью 5% при: - ΔТ =70 0С - кг / с (т/сутки) |
|
|
Давление в змеевике, МПа (кгс/см2) |
16 (160), не более |
|
16 (160) |
|
|
20 (200) |
|
|
Температура нагреваемой среды, К (0С) |
278 (5), не менее |
|
363 (90), не более |
|
|
Давление топлива, МПа (кгс/см3) |
0,4-1,2 (4-12) |
|
0,01-0,1 (0,1-1) |
|
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород H2S - двуокись углерода CO2 |
0,01 1,0 |
| Топливо | природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
Характеристики топливной нефти: - теплота сгорания, МДж/м³, в пределах - плотность, кг/м³, не более - вязкость, м²/c (сСт) - сероводород H2S, % мол., не более - двуокись углерода СО2, % мол., не более - температура эксплуатационная, К (ºC), не более - давление на входе в подогреватель, МПа (кгс/см²), в пределах - давление перед горелкой, МПа (кгс/см²), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 200 |
|
Характеристика газового топлива: - природный, попутный нефтяной газ, с параметрами: - теплота сгорания, МДж/нм, в пределах - содержание сероводорода, массовая доля %, не более - давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), в пределах - расход топливного газа, м3/ч, не более |
35…60 0,002 0,3…1,2 (3,0…12,0) 0,07…0,15 (0,7…1,5) 393 |
|
Коэффициент полезного действия, %, не менее |
80 |
|

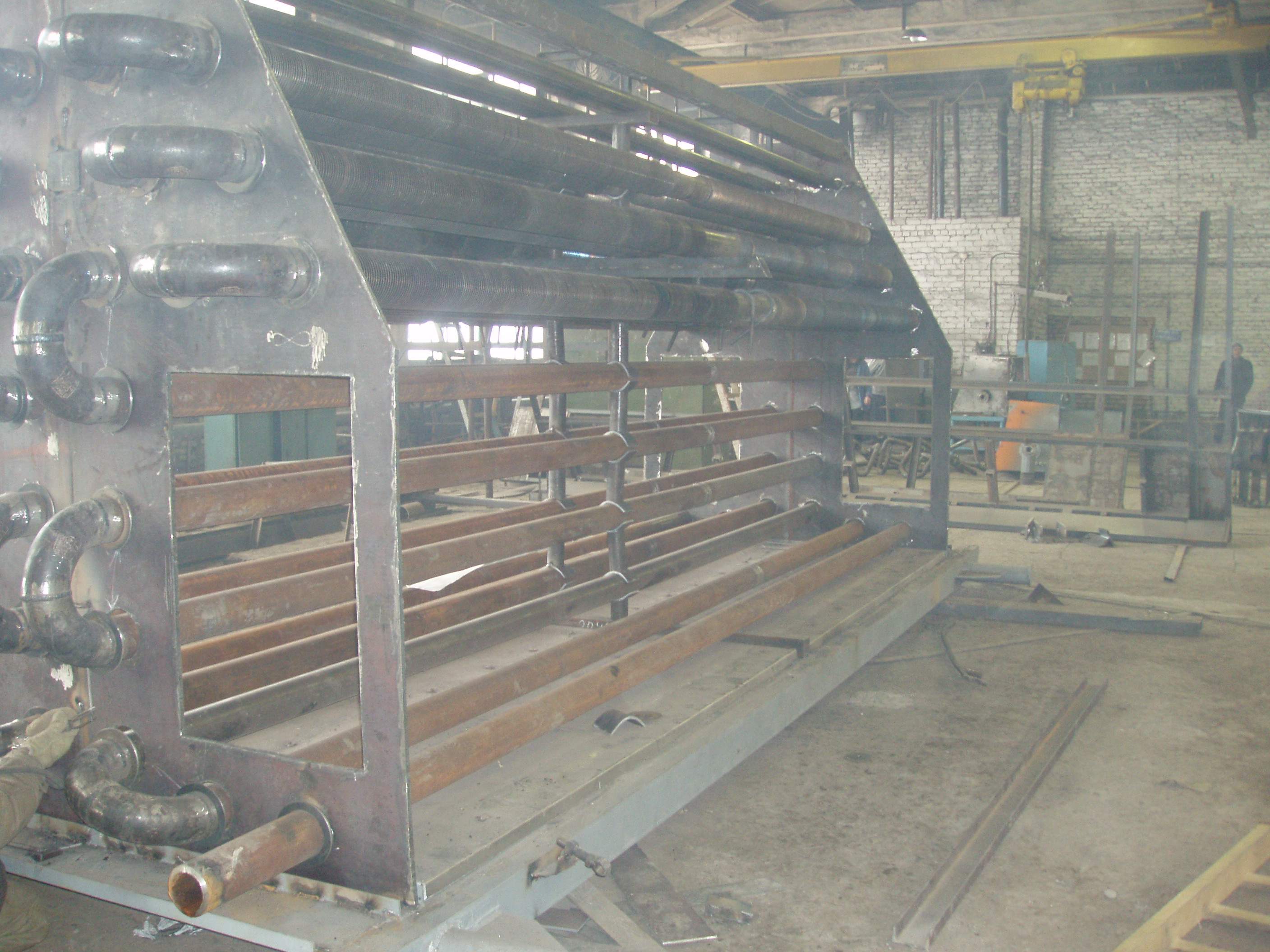

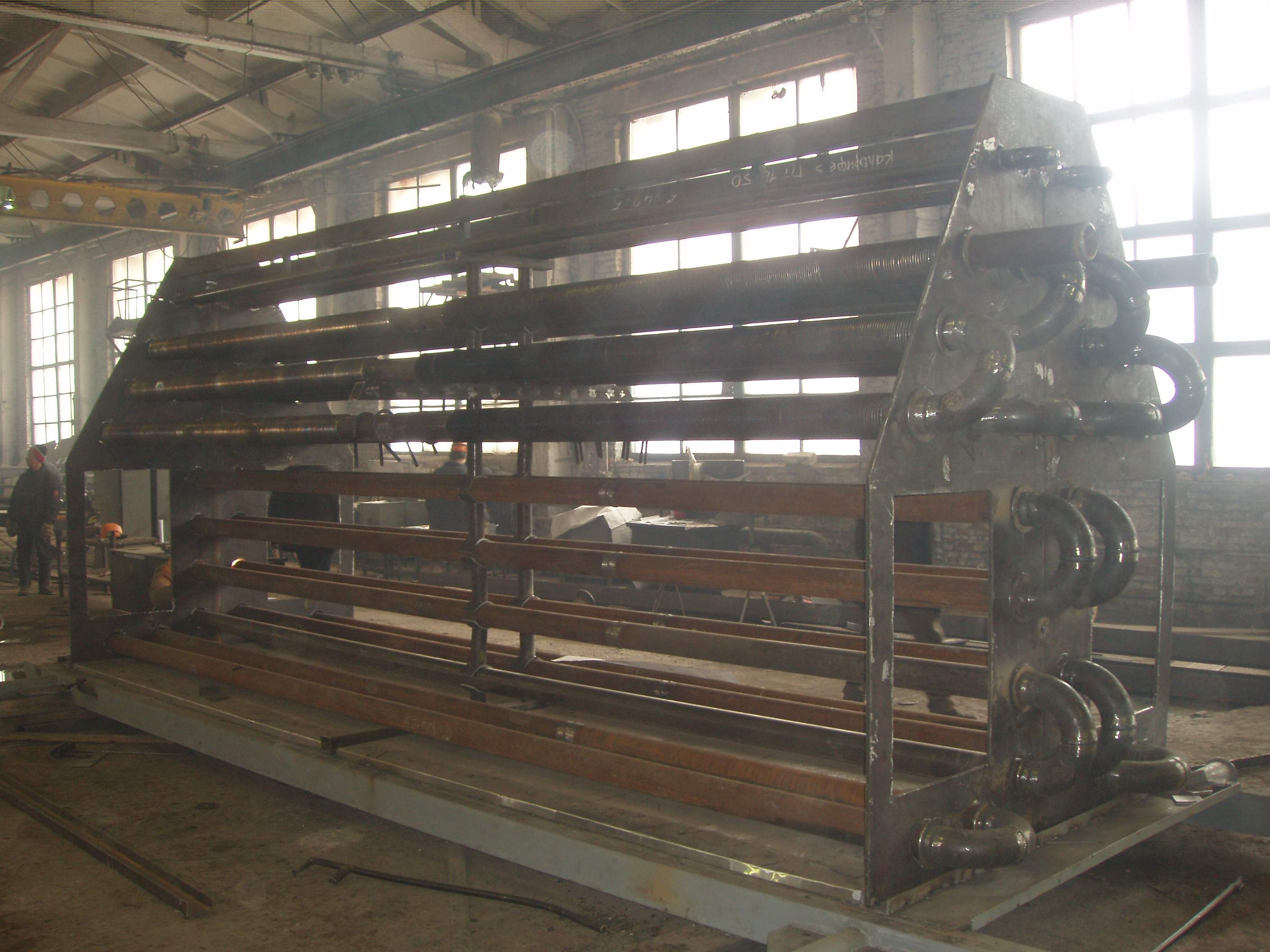

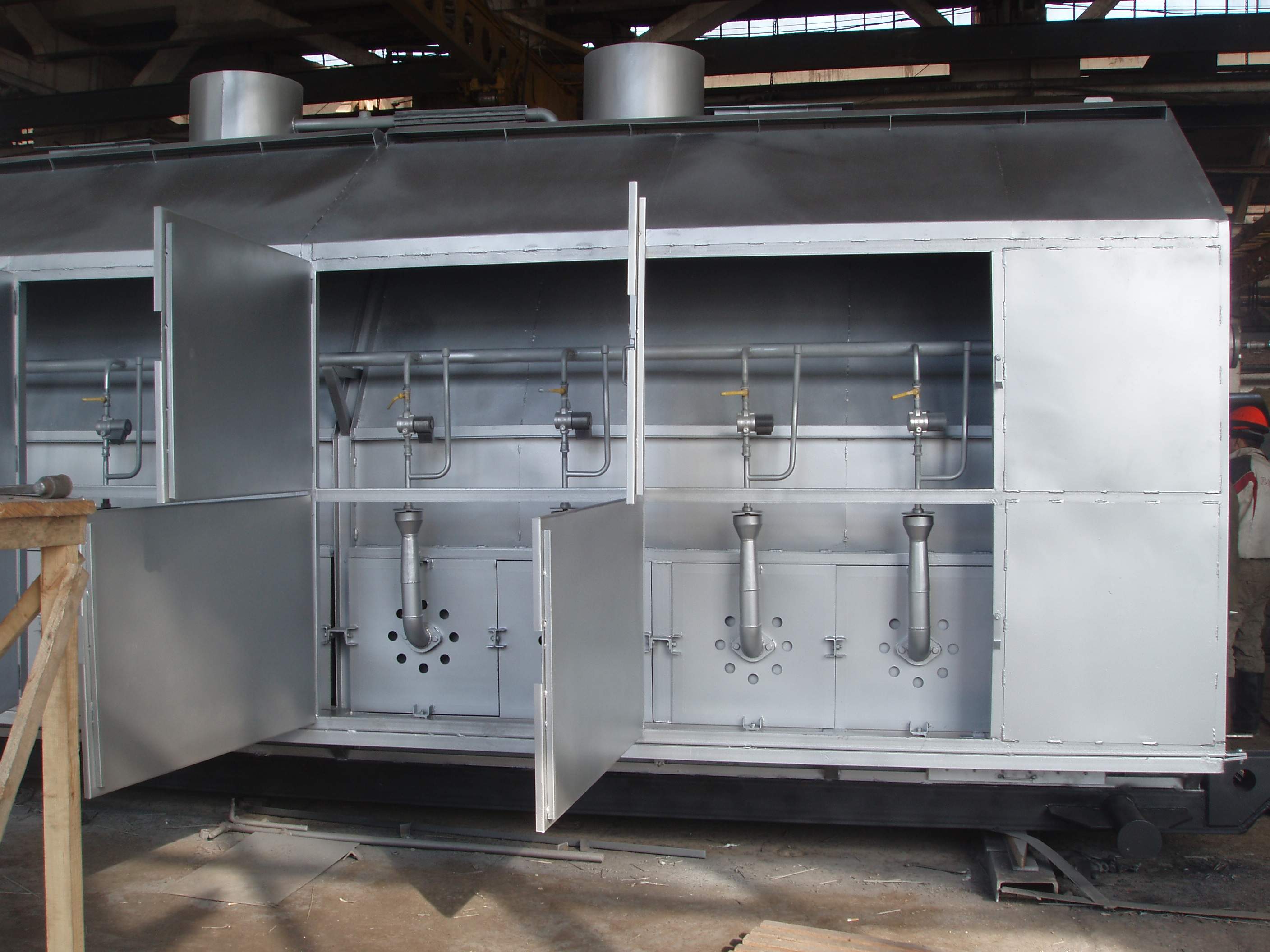

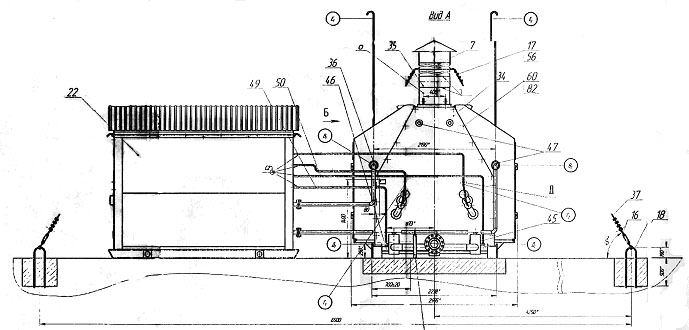

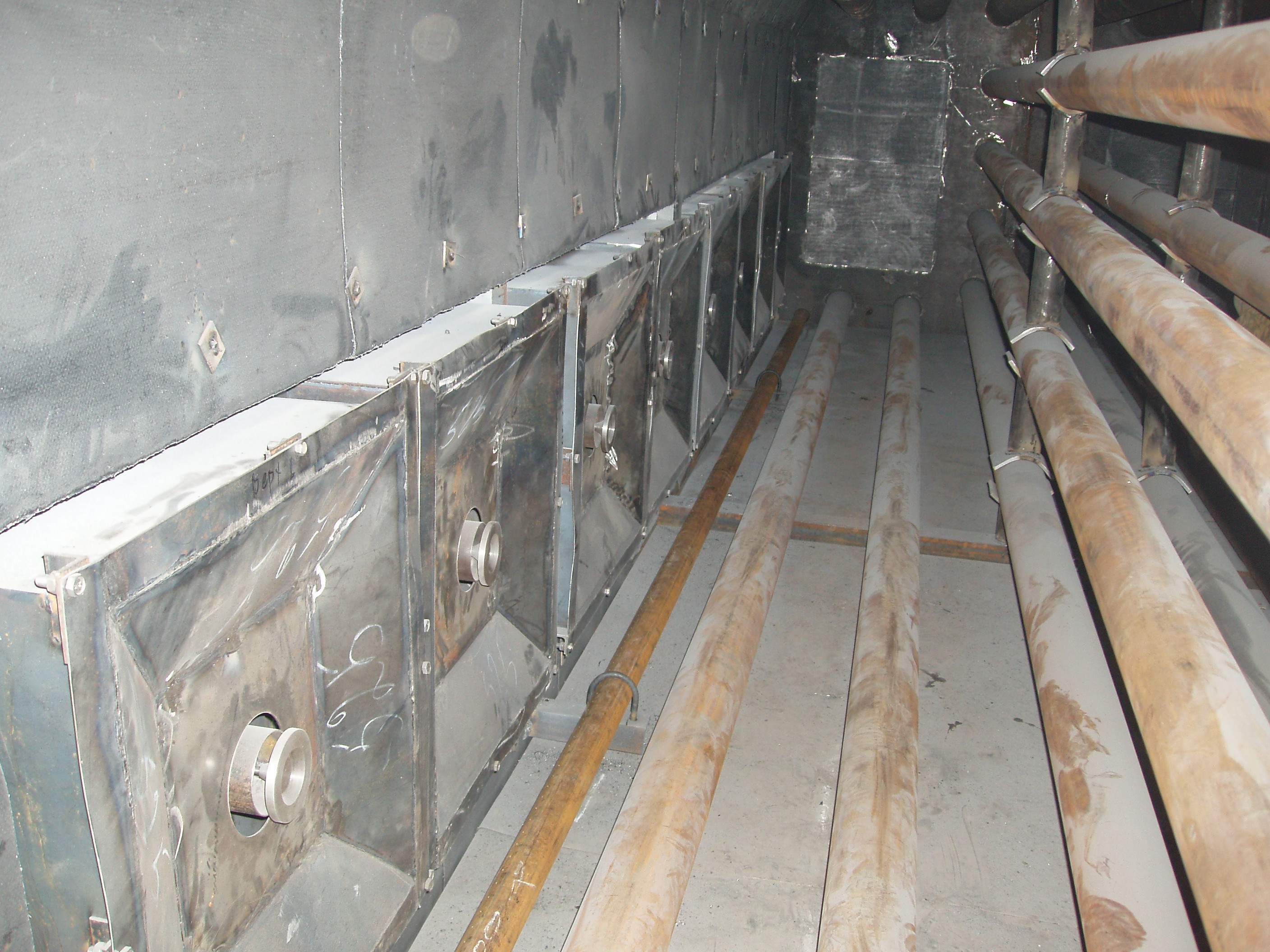

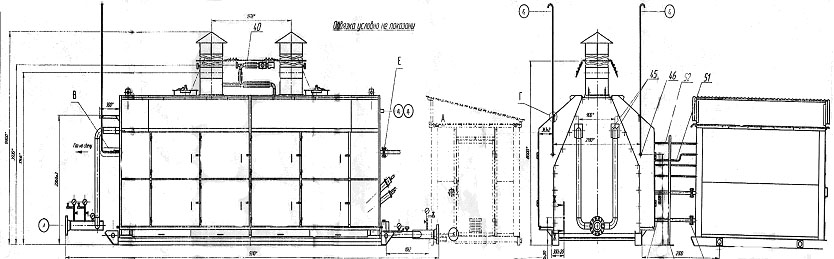

Габариты камеры теплообменной (длина х ширина х высота), мм |
8220x3200x3910 |
|
Масса (полного комплекта), кг |
20000 |
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
