назад в каталог

Подогреватель ПТ-25/100 МГ (Ж)

Предназначен для нагрева нефти, нефтяного газа или их смесей в системах нефтегазосбора от скважины до магистральных трубопроводов, а также для нагрева воды в различных отраслях народного хозяйства. Климатическое исполнение – «У» и «ХЛ».

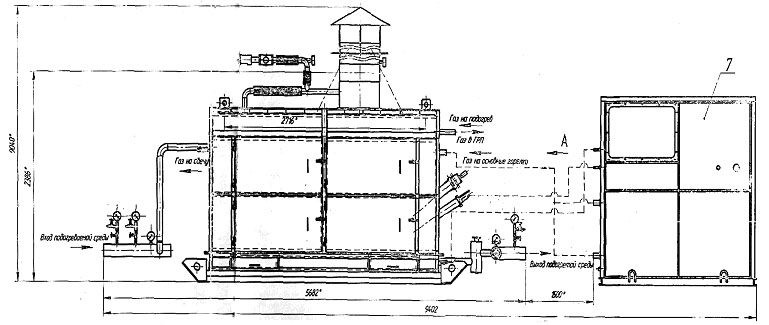

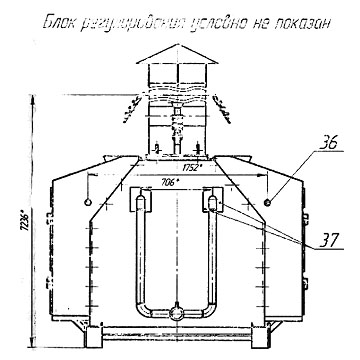

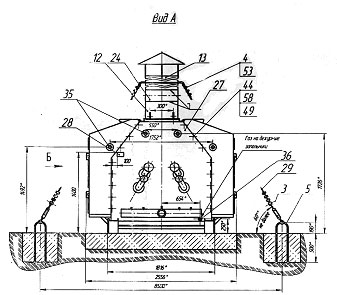

Рисунок 1, рисунок 2, рисунок 3.

Ресурс

Полный назначенный срок службы подогревателя нефти – 10 лет.

Автоматизация

Имеется возможность поставки подогревателя с различными системами автоматизации.

Подогреватель нефти серийно комплектуется системой автоматизации СА-ППН, на базе контроллера Direct Logic DL-205.

Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и  RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.

По отдельному заказу может, изготовлена печь для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж». При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).

Технические характеристики

Параметр

Значение

Тепловая номинальная мощность, МВт (Гкал/час)

0,8 (0,690)

Производительность номинальная при нагреве нефти с обводненностью 5%, кгс/с (т/сутки);
при ΔТ=70o С
при ΔТ=50o С


4,2 (362)
5,8 (500)

Давление нагреваемой среды, МПа (кгс/см2)

рабочее

25 (250) не более

расчетное

25 (250)

пробное

31,2 (312)

Температура нагреваемой среды, К (o С)

363 (90), не более

Расход топливного газа при его теплотворной способности 35,9 (8580) МДж/м3 (ккал/м3), м3/с (м3/ч)

91, не более

Давление топливного газа, МПа (кгс/см2)

На входе в ГРПШ

Давление топливного газа, МПа  (кгс/см2)

на входе в ГРПШ

0,2-1,2 (2,0-12)

перед горелкой

0,01-0,1 (0,1-1)

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:

- сероводород H2S

- двуокись углерода CO2





0,01

1,0

Давление рабочее в продуктовом змеевике, МПа (кгс/см2), не более

6,3 (63)

Топливо

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Характеристики топливной нефти:

- теплота сгорания, МДж/м³, в пределах

- плотность, кг/м³, не более

- вязкость, м²/c (сСт)

- сероводород H2S, % мол., не более

- двуокись углерода СО2, % мол., не более

- температура эксплуатационная, К (ºC), не более

- давление на входе в подогреватель, МПа (кгс/см²), в пределах

- давление перед горелкой, МПа (кгс/см²), не более

- расход топливной нефти, кг/ч, в пределах



40-42

887

20 10  (20)

0,01

1,0

323 (50)

4,0…6,2 (40…62)

3,5 (35)

100

Характеристика газового топлива:

- природный, попутный нефтяной газ, с параметрами:

- теплота сгорания, МДж/нм, в пределах

- содержание сероводорода, массовая доля %, не более

- давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах

- давление перед горелкой, МПа (кгс/см2), в пределах

- расход топливного газа, м3/ч, не более





35…60

0,002

0,3…1,2 (3,0…12,0)



0,07…0,15 (0,7…1,5)

91

Коэффициент полезного действия, %, не менее

80

Габариты блока нагрева (длина х ширина х высота), мм

3980х2555х2743

Масса (полного комплекта), кг

5920

Показатели надежности:

- средний ресурс до капитального ремонта, лет

- средний срок службы, лет



3,5

10,0
