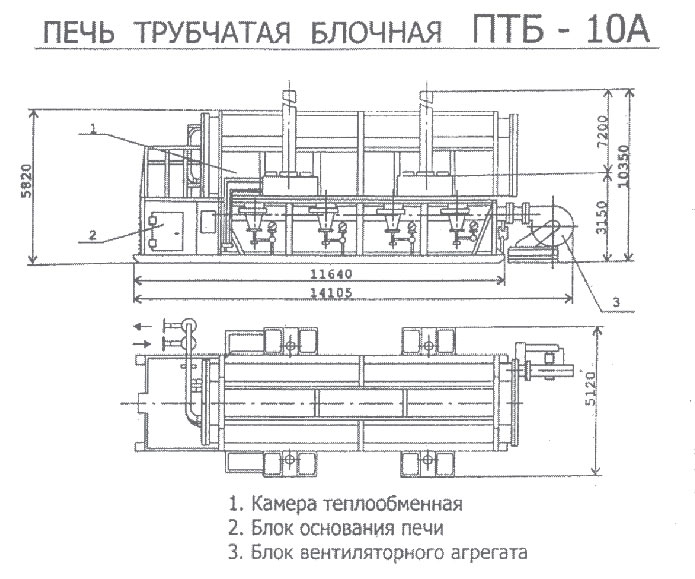

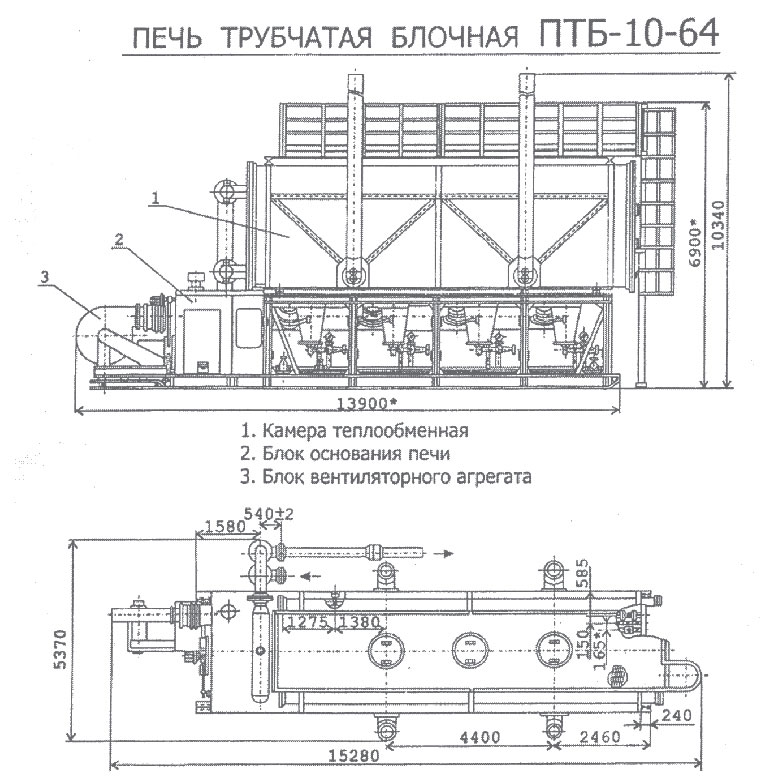

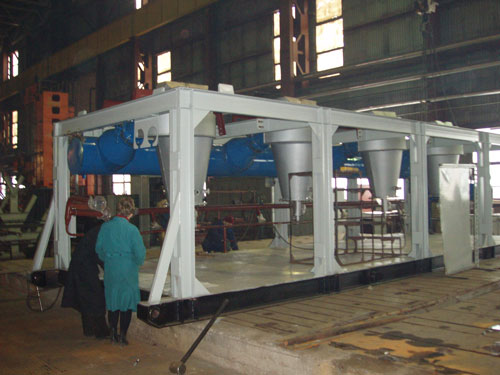

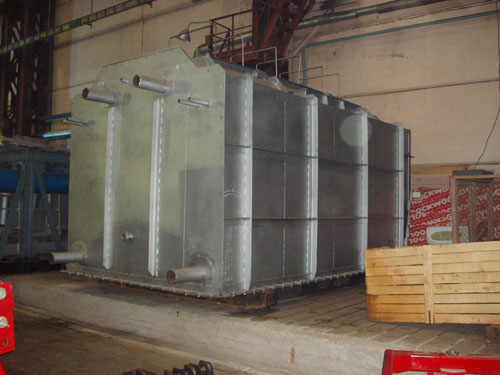

ПЕЧЬ ТРУБЧАТАЯ БЛОЧНАЯ ПТБ-10А (ЭЖ), ПТБ 10-64 (ЭЖ)
Предназначена для нагрева нефтяных эмульсий и нефти с содержанием серы до 1% по массе и сероводорода в попутном газе до 0,1% по объёму при их промысловой подготовке и транспортировке.
Система автоматизации печи УСА-1ТК представляет собой комплекс средств контроля, управления и сигнализации, монтируемых непосредственно на печи и в помещении утепленного блок - бокса.
По согласованию с заказчиком, автоматика может поставляться без блок - бокса, а щит контроля и управления размещен в управлении операторной.
Печь может быть изготовлена для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении печи используется индекс «Ж».
При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Печи могут быть изготовлены с применением газовой обвязки от печи ПТБ-10Э (Ж) ( т.е. с электрическими исполнительными механизмами), при этом она комплектуется микропроцессорной системой автоматизации СА-ППН.М1-4Б на базе контроллера Direct Logic DL-260 (по отдельному заказу может быть установлен контроллер другого производителя), что позволяет легко интегрировать печь в АСУ ТП участка, а также организовать удалённый мониторинг и управление её параметрами.
В этом случае в обозначении печи добавляется индекс «Э».
Для связи с машиной верхнего уровня используется интерфейс RS-232 или RS-485 с поддержкой протокола MODBUS RTU и других стандартных промышленных протоколов.
Все это обеспечивает повышенную безопасность и надежность работы печи.
Технические характеристики
|
Параметр |
Значение |
|
Полезная тепловая мощность печи, МВт (Гкал/ч) |
11,6 (10) |
|
Производительность по нагреваемому продукту, кг/с (т/ч), не более: - нефтяная эмульсия, обводненностью (10…25)% масс, при t=20ºС |
115,7 (416,6) |
|
Температура, К(0С) - на входе продукта в печь, в пределах - нагрева продукта, не более - средняя самой холодной пятидневки, не ниже - абсолютная минимальная окружающего воздуха, не ниже |
278…323 (5…50) 363 (90) 233 (минус 40) 223 (минус 50) |
|
Давление в продуктовом змеевике, МПа (кгс/см2) - рабочее, не более - расчетное - пробное гидравлическое |
6,3 (63) 6,3 (63) 8,2 (82) |
|
Нагреваемая среда |
нефть, |
|
Параметры нефти и нефтяной эмульсии: - содержание кислых газов, массовая доля %, не более: а) сероводород Н2S, % мол., не более б) двуокись углерода СО2, % мол., не более |
0,01 1,0 |
|
Вид топлива |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
Характеристика топливного газа: - теплота сгорания, МДж/м3 (кКал/нм3 ), в пределах - содержание сероводорода, объемная доля, %, не более Расход топливного газа, м3/с (м3/ч) |
35…60 (8365…14340) 0,02 0,44(1600) |
|
Давление топливного газа, МПа (кгс/см2), в пределах: - на входе в печь (после ГРП) - перед камерой сгорания - перед запальной горелкой |
0,15-0,3 (1,5-3) 0,005-0,05 (0,05-0,5) 0,05-0,15 (0,5-1,5) |
|
Характеристики топливной нефти: - теплота сгорания, МДж/м³, в пределах - плотность, кг/м³, не более - вязкость, м²/c (сСт) - сероводород H2S, % мол., не более - двуокись углерода СО2, % мол., не более - температура эксплуатационная, К (ºC), не более - давление на входе в подогреватель, МПа (кгс/см²), в пределах - давление перед горелкой, МПа (кгс/см²), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 1600 |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород H2S - двуокись углерода CO2 |
0,01 1,0 |
|
Расход воздуха, нм3/ч |
24000 |
|
Коэффициент полезного действия, %, не ниже |
80 |
|
Тягодутьевое устройство |
Вентилятор В-Ц6-28-10 |
|
Мощность электродвигателя вентилятора, кВт |
75 |
|
Коэффициент полезного действия, не ниже % |
70 |
|
Масса печи в нерабочем состоянии, кг, не более: в том числе: - камера теплообменная - блок основания печи - блок вентиляторного агрегата |
47000
28543 9050 4500 |
|
Габаритные размеры (длина х ширина х высота), - печь - камера теплообменная - блок основания печи - блок вентиляторного агрегата |
15590х5370х10350 10190х3250х3580 11640х3150х2712 2400х1320х2025 |
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
