ПЕЧЬ ТРУБЧАТАЯ БЛОЧНАЯ ПТБ-5-40А (ЭЖ)

Предназначена для нагрева нефтяных эмульсий и нефти при их промысловой подготовке и транспортировке.

Система автоматизации печи УСА-1ТК представляет собой комплекс средств контроля, управления и сигнализации, монтируемых непосредственно на печи и помещении утепленного блок - бокса.

По согласованию с заказчиком, автоматика может поставляться без блок - бокса, а щит контроля и управления размещен в помещении операторной.

Печи могут быть изготовлены с применением газовой обвязки от печи ПТБ-5Э (Ж) ( т.е. с электрическими исполнительными механизмами), при этом она комплектуется микропроцессорной системой автоматизации САППН.М1-2Б на базе контроллера Direct-DL-260 (по отдельному заказу может быть установлен контроллер другого производителя), что позволяет легко интегрировать печь в АСУ ТП участка, а также организовать удалённый  мониторинг и управление её параметрами.

В этом случае в обозначении печи добавляется индекс «Э».

Для связи с машиной верхнего уровня используется интерфейс RS-232 или RS-485 с поддержкой протокола MODBUS RTU и других стандартных промышленных протоколов.

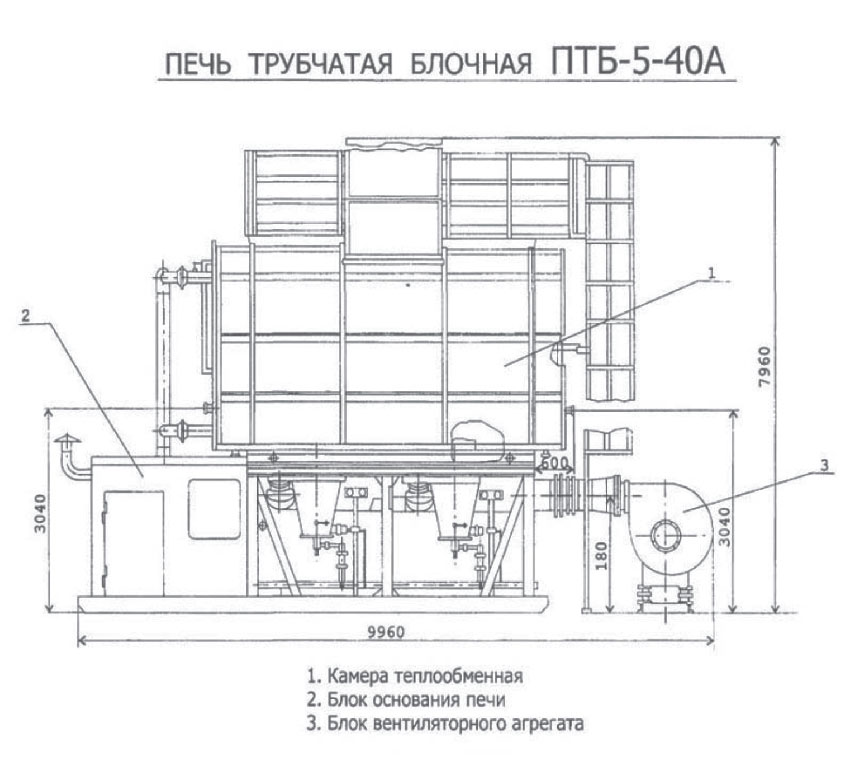

Схема ПТБ-5-40А (ЭЖ)

Технические характеристики

Параметр

Значение

Тепловая мощность,  МВт, в пределах

3,5-7,3

Производительность по нефтяной эмульсии, кг/с (т/ч), в пределах

34,7-69,5 (125-250)

Температура нефтяной эмульсии на входе в печь, К (°С), не менее

278 (5)

Температура нефтяной эмульсии на выходе из печи, К (°С), не более

363 (90)

Давление в продуктовом змеевике, МПа (кгс/см2), не более

4,0 (40)

Вид топлива

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Давление топливного газа, МПа (кгс/см2),  в пределах:

- на входе в печь (после ГРП)

- перед камерой сгорания



0,1-0,3 (1,0-3,0)

0,005-0,05 (0,05-0,5)

Расход топливного газа, нм3

720

Расход воздуха, нм3

12000

Количество камер сгорания, шт.

2

Давление воздуха в камере сгорания, Па (мм. рт. ст.)

3000 (300)

Давление газа перед запальной горелкой, МПа (кгс/см2)

0,06-0,18 (0,6-1,8)

Расход газа на запальную горелку, нм3/с (нм3/ч)

0,00043 (1,5)

Характеристики топливной нефти:

- теплота сгорания, МДж/м³, в пределах

- плотность, кг/м³, не более

- вязкость, м²/c (сСт)

- сероводород (H2S), % мол., не более

- двуокись углерода (СО2), % мол., не более

- температура эксплуатационная, К (ºC), не более

- давление на входе в подогреватель, МПа (кгс/см²), в пределах

- давление перед горелкой, МПа (кгс/см²), не более

- расход топливной нефти, кг/ч, в пределах



40-42

887

20 10 (20)

0,01

1,0

323 (50)

4,0…6,2 (40…62)

3,5 (35)

940

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:

- сероводород H2S

- двуокись углерода CO2



0,01

1,0

Количество камер сгорания, шт.

2

Коэффициент полезного действия, %, не ниже

80

Тягодутьевое устройство

Вентилятор В-Ц6-28-10

Мощность электродвигателя вентилятора, кВт

45

Масса, кг, не более:

- печи

в том числе:

- камера теплообменная

- блок основания печи

- блок вентиляторного агрегата



29 800



18 600

4 400

1 500

Габаритные размеры  (длина х ширина х высота), мм, не более:

- печи

- камера теплообменная

- блок основания печи

- блок вентиляторного агрегата





9750х3520х8000

7025х3260х3765

6690х3250х2705

2000х1600х1800

Показатели надежности:

- средний ресурс до капитального ремонта, лет

- средний срок службы, лет



3,5

10,0

Печь может быть изготовлена для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении печи используется индекс «Ж».

При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого  топлива (см. блок подготовки жидкого топлива БПЖТ).
