Установки дозирования химреагента УДХ, БР, БДР
Установка предназначена для приема, хранения и дозированного ввода химических реагентов в сырьевые трубопроводы и другие технологические установки нефтегазодобывающих предприятий. Применяется в групповых установках комплексной подготовки нефти, газа и воды.
Может быть использована в условиях нефтяных промыслов для дозировки жидкостей, образующих с воздухом взрывоопасную смесь.

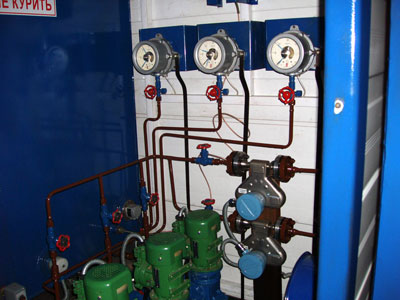

В связи с тем, что установка имеет от одного до трех дозировочных насоса, возможна их работа как каждого отдельно, так и совместно, т.е. возможны варианты по производительности: 2,5; 5; 10; 20; 25 дм3/ч и др.

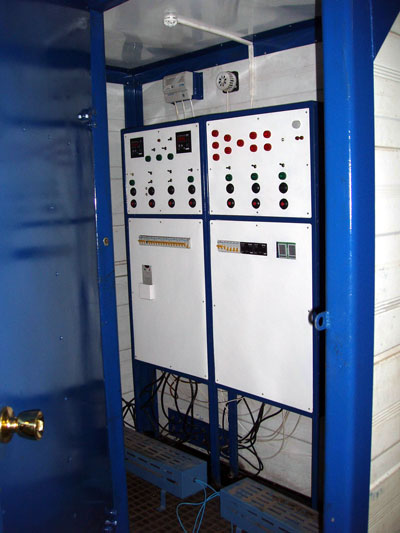

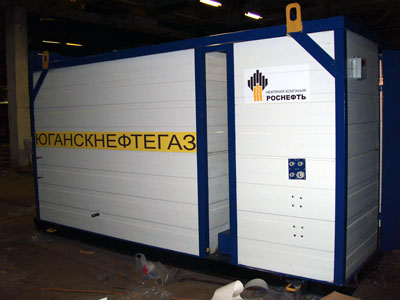

Установка состоит из технологического и аппаратурного блоков, смонтированных на общем основании, оснащена сигнализатором загазованности и регулятором температуры в отсеках.
Для производства погрузочно-разгрузочных работ установка оснащена траверсой.
Технические характеристики
|
Параметры |
УДХ-2,5 |
УДХ-10-2 |
УДХ-10-3 |
|
Рабочее давление нагнетания реагента, МПа, не более |
25 |
16 |
10 |
|
Количество перемешивающих насосов |
1 |
1 |
1 |
|
Количество дозировочных насосов |
2 |
2 |
3 |
|
Максимальная производительность, дм3/ч, не более: при работе одного дозировочного насоса при работе двух дозировочных насосов при работе трех дозировочных насосов |
2,5 5 15 |
10 20 30 |
10 20 до 75 |
|
Объем технологической емкости, м3 |
2 |
2 |
2 |
|
Время непрерывной работы при работе одного дозировочного насоса на максимальной производительности (по запасу реагента), сут. |
33 |
8 |
8 |
|
Электропитание |
3~50 Гц 220/380В |
3~50 Гц 220/380В |
3~50 Гц 220/380В |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
|
4650 2200 2700 |
|
|
Температура окружающего воздуха, 0С |
|
-45…+40 |
|
|
Масса, кг, не более |
|
1800 |
|
По заказу возможно изготовление УД, БР, БДР в любой другой конфигурации (количество насосов, подача емкостей, применение микропроцессорной системы автоматизации и т.д.), в том числе с применением системы автоматизации с интерфейсным выходом RS 232/485 с использованием любых стандартных промышленных протоколов связи, что позволяет легко интегрировать оборудование в АСУ ТП участка, а также удаленный мониторинг и управление его параметрами.
