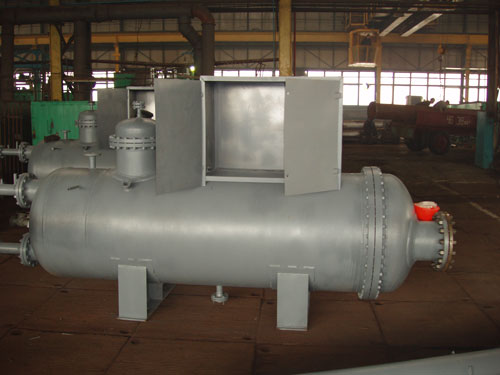

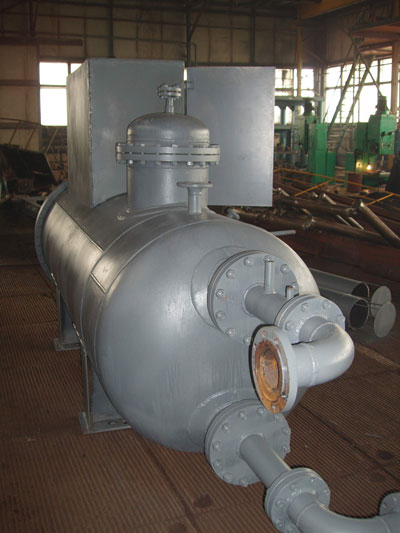

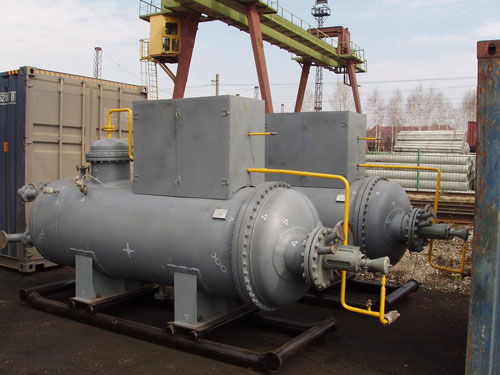

Устьевой нагреватель УН-0,2М3 (Ж)
Печь блочная автоматизированная газовая (устьевой нагреватель УН-0,2М3 (Ж) предназначена для подогрева нефти на устье скважины.
Регулирование и защита осуществляется при помощи регулятора температуры и прямого действия РТДО-25, не требующего электропитания.
По заказу нагреватель комплектуется системой автоматизации, обеспечивающей все необходимые защиты и
регулирования, а также связь с машиной верхнего уровня по интерфейсу RS-232/485 с использованием стандартных промышленных протоколов, что позволяет легко интегрировать подогреватель в АСУ ТП участка, а также организовать удалённый мониторинг и управление его параметрами, в данном случае в обозначении изделия используется индекс "М".
Подогреватель может быть изготовлен для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».
При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики
|
Параметр |
Значение |
|
Производительность по жидкости, т/сутки |
50-100 |
|
Номинальная теплопроизводительность топочного устройства при использовании газа теплотворностью 1200 ккал/м3, Гкал/час |
0,2 |
|
Рабочее давление, МПа (кгс/см2) |
1,6 (16) |
|
Давление газа перед горелкой, МПа (кгс/см2): - номинальное - максимальное |
0,07 (0,7) 0,15 (1,5) |
|
Температура жидкости, °С: - на входе в сосуд, не менее - на выходе из сосуда от |
20 от 60 до 65 |
|
Допустимая температура стенки сосуда, °С |
от минус 20 до плюс 70 |
|
Предел регулирования температуры, °С |
65±3 |
|
Расход газа в нормальных условиях, м3/ час |
не более 25 |
|

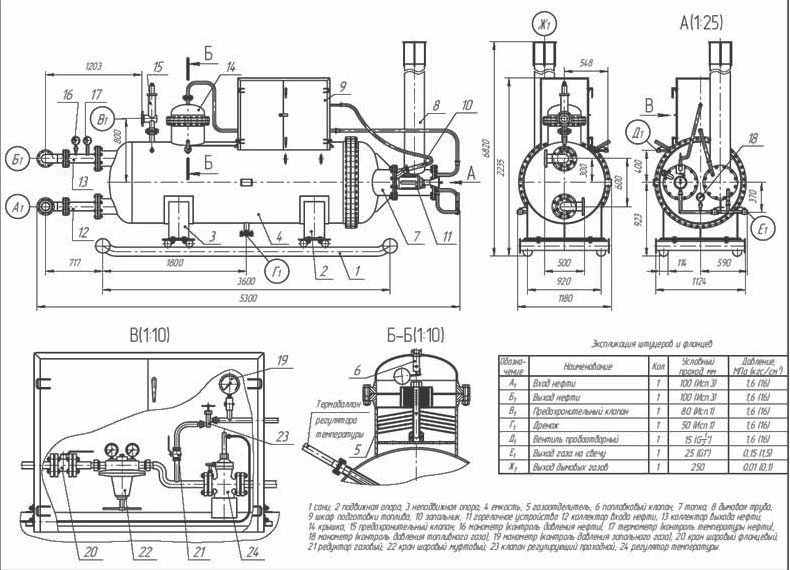

Габариты установочные, мм - длина - ширина - высота |
6500 1180 6820 |
|
Емкость сосуда, м3 |
2,5 |
|
Топливо |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
Характеристики топливного газа: - теплота сгорания, МДж/м (кКал/нм), в пределах - содержание сероводорода, массовая доля %, не более - давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах - номинальное значение перед горелкой, МПа (кгс/см2) - расход м/ч, не более |
35...60 (8356...14340) 0,002 0,1...0,6 (1,0...6,0) 0,03 (0,3) 20 |
|
Характеристики топливной нефти: - теплота сгорания, МДж/м2, в пределах - плотность, кг/м3, не более - вязкость, м2/с (сСт) - сероводород H2S , % моль, не более 2 - двуокись углерода CO2, % моль, не более 2 - температура эксплуатационная, К (°С), не более - давление на входе в подогреватель, МПа (кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 10 |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород H2S - двуокись углерода CO2 |
0,01 1,0 |
|
Коэффициент полезного действия, %, не менее |
70 |
|
Масса, кг |
3800 |
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
